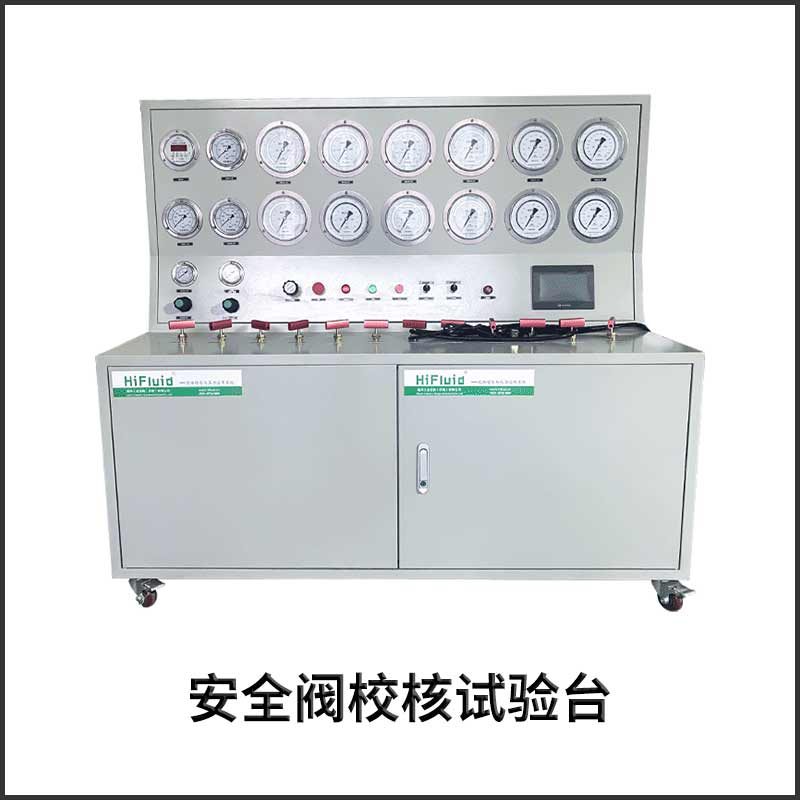

安全阀校核试验台

安全阀校核试验台

  • 所属分类:安全阀/阀门校验台
  • 浏览次数:
  • 发布日期:2022-10-13 16:57:40
  • 产品概述
  • 性能特点
  • 技术参数

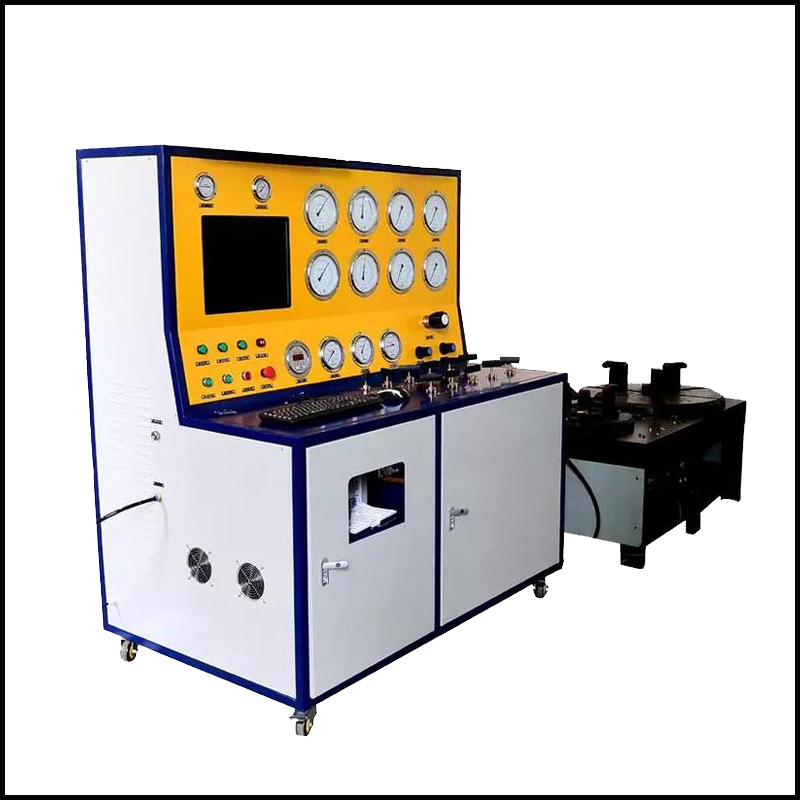

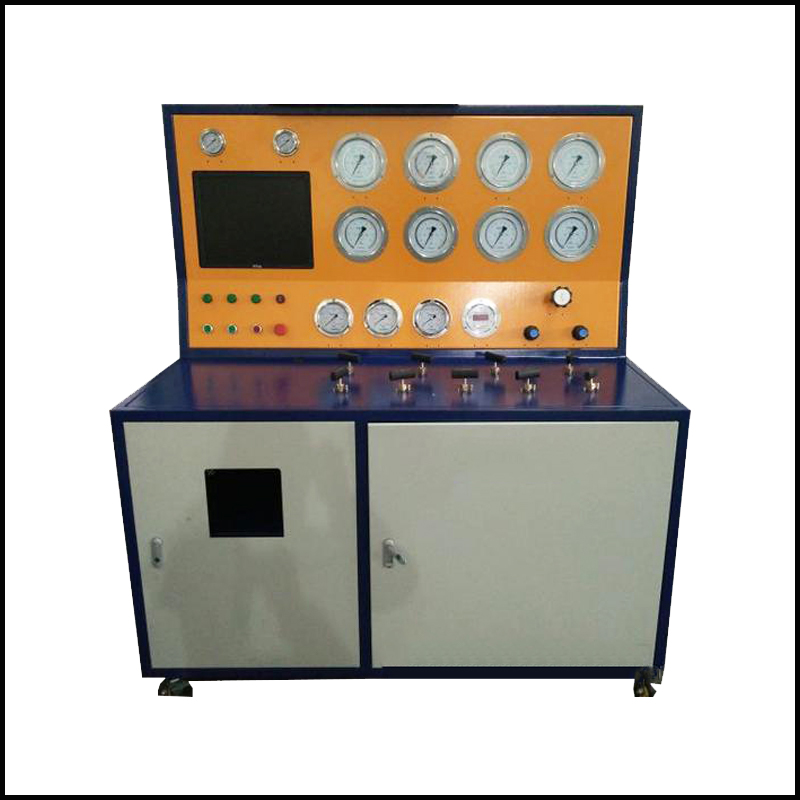

一、安全阀校核试验台介绍

       yh86银河国际网站首页HFD气体增压泵,利用气动增压技术,稳压保压平稳无波动,输出压力可调节;采用0.4级以上压力表,并提供不同量程压力表分布,提高检测精度;采用自动压力采集系统检测开启压力具有超压、超时、泄露监控功能,可自动报警并终止试验。

       设备广泛用于DN15~400法兰式安全阀、 螺纹式安全阀、全启式/微启式安全阀,常规厚薄法兰式安全阀、国产/进口安全阀,弹簧直接载荷式安全阀、带动力功能的安全阀、带补充载荷的安全阀的性能测试。按用途分可用于闸阀、安全阀、球阀、截止阀、止回阀等,按材质分可用于不锈钢,铜,铸铁,合金等材质阀门。

二、安全阀校核试验台特点

1、配备控制装置,可轻松实现输出压力、时间任意可调、可控。

2、不锈钢材质,防腐防爆寿命长。

3、全体采用螺纹连接,拆卸方便简单。

三、安全阀校核试验台参数

控制台基本参数:

1. 加压范围:0-40mpa

2. 试验介质:洁净空气或氮气

3. 控制方式:计算机控制(实时显示压力曲线、任意设置参数数值、保持并打印报表)

4. 测试压力输出:1路

5. 测试阀门通径:DN15-400mm

6. 压力控制精度:≤±1%F.S

7. 压力测量精度:0.4级压力表(可选更高压力等级)

8. 压力表测量范围(双表校验):0-2.5MPa,0-10MPa,0-25MPa, 0-60MPa(可根据需求选择)

9. 夹紧方式:液压油缸夹紧

10. 夹紧力输出范围:0-30吨

11. 密封方式:密封圈/螺纹密封

12. 驱动气源:5-8bar,耗气量:0.8标准立方米/分

13. 压缩空气质量要求:过滤精度:15μm;常压露点:3℃;含油量(PPM):≤5.0

14. 外形尺寸:1250*750*1400(主机),1370*800*560(夹具)

工装台基本参数:

1. DN200 安全阀装卡座

安全阀通徂:DN15-- DN200

调校压力:PN40MPA

装卡力:20T

工作介质:洁净空气,氮气

驱动气源:0.5-0.8MPa

2.DN400 安全阀装卡座

安全阀通徂:DN150 一 DN400

调校压力:PN 16MPA

装卡力:30T

工作介质:洁净空气,氮气

工作温度:0—50℃

驱动气源:0.5-0.8MPa



1、配备控制装置,可轻松实现输出压力、时间任意可调、可控。

2、不锈钢材质,防腐防爆寿命长。

3、全体采用螺纹连接,拆卸方便简单。


控制台基本参数:

1. 加压范围:0-40mpa

2. 试验介质:洁净空气或氮气

3. 控制方式:计算机控制(实时显示压力曲线、任意设置参数数值、保持并打印报表)

4. 测试压力输出:1路

5. 测试阀门通径:DN15-400mm

6. 压力控制精度:≤±1%F.S

7. 压力测量精度:0.4级压力表(可选更高压力等级)

8. 压力表测量范围(双表校验):0-2.5MPa,0-10MPa,0-25MPa, 0-60MPa(可根据需求选择)

9. 夹紧方式:液压油缸夹紧

10. 夹紧力输出范围:0-30吨

11. 密封方式:密封圈/螺纹密封

12. 驱动气源:5-8bar,耗气量:0.8标准立方米/分

13. 压缩空气质量要求:过滤精度:15μm;常压露点:3℃;含油量(PPM):≤5.0

14. 外形尺寸:1250*750*1400(主机),1370*800*560(夹具)


工装台基本参数:

1. DN200 安全阀装卡座

安全阀通徂:DN15-- DN200

调校压力:PN40MPA

装卡力:20T

工作介质:洁净空气,氮气

驱动气源:0.5-0.8MPa

2.DN400 安全阀装卡座

安全阀通徂:DN150 一 DN400

调校压力:PN 16MPA

装卡力:30T

工作介质:洁净空气,氮气

工作温度:0—50℃

驱动气源:0.5-0.8MPa
