空气增压单元

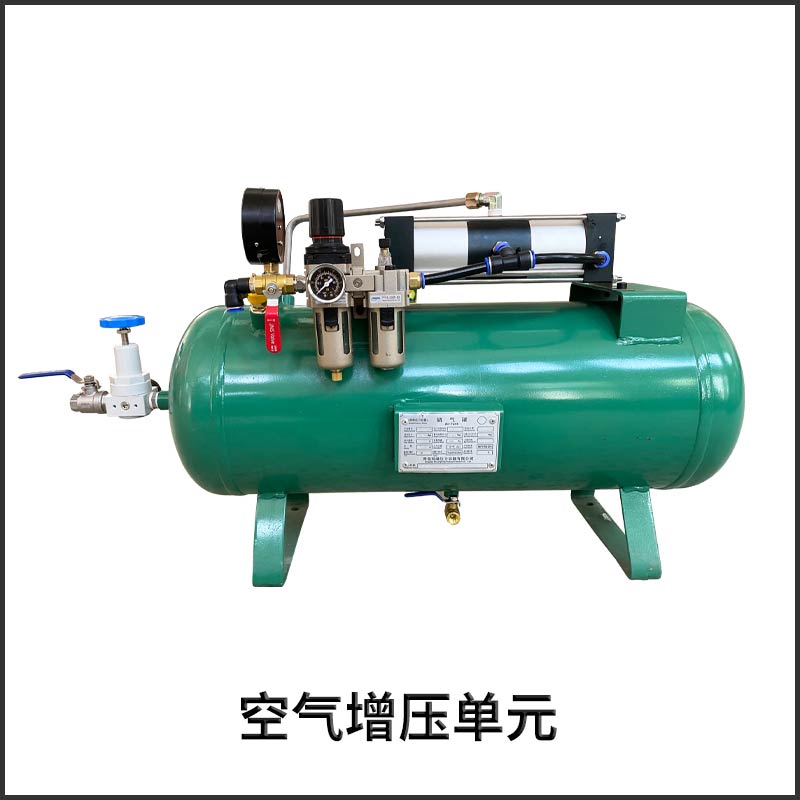

空气增压单元

  • 所属分类:空气充装增压系统
  • 浏览次数:
  • 发布日期:2023-05-10 14:46:49
  • 产品概述
  • 性能特点
  • 技术参数

一、产品介绍

1、yh86银河国际网站首页气体增压单元主要由yh86银河国际网站首页空气增压泵(或者yh86银河国际网站首页气体增压泵)和储气罐组成。

2、标准配件包括:储气罐,调压开关,二联体,连接管路及接头消音器等。气体缓冲罐可以根据需要选择合适的体积。常用的有10L,20L等不同的体积产品。系统管路为不锈钢连接。

3、可选配件包括相应机箱,数显压力表等。

二、系统参数

型号增压比zui大压力气体出口压力计算公式zui小HF进口压力zui大流量L/min
PsPo
HFQT011:110bar
8bar1*Pa0.1bar860
HFQT02
2:110bar
16bar2*Pa50.1bar
420
HFQT03
3:110bar
24bar3*Pa0.1bar
312
HFQT04
4:110bar
32bar4*Pa0.1bar
260
HFQT05
5:110bar40bar5*Pa0.1bar
220

*Pa=驱动气压  Ps=输入气压   Po=输出气压,流量为标态下流量,且要求驱动气压为8公斤

*当被增压的气体为空气时,此时zui终实现的气体压力为:驱动气压*增压比

*当被增压的气体为非空气(如氮气)zui终实现的压力为:驱动气压*增压比+氮气进气压力

*常用压力单位换算:1bar=0.1MPa=1公斤=145psi

注:以上型号为常用型号,需要更高压力可以换用yh86银河国际网站首页其他类型空气增压泵/气体增压泵。

三、应用范围

1、压缩空气末端局部升压

2、天然气压力提升

3、安全阀门校定

4、阀门及井口装置水中冒泡试验

5、气压调节器的检测

6、可增压氮气,氢气,空气,甲烷等各种气体

7、......


系统参数

型号增压比zui大压力气体出口压力计算公式zui小HF进口压力zui大流量L/min
PsPo
HFQT011:110bar
8bar1*Pa0.1bar860
HFQT02
2:110bar
16bar2*Pa50.1bar
420
HFQT03
3:110bar
24bar3*Pa0.1bar
312
HFQT04
4:110bar
32bar4*Pa0.1bar
260
HFQT05
5:110bar40bar5*Pa0.1bar
220

*Pa=驱动气压  Ps=输入气压   Po=输出气压,流量为标态下流量,且要求驱动气压为8公斤

*当被增压的气体为空气时,此时zui终实现的气体压力为:驱动气压*增压比

*当被增压的气体为非空气(如氮气)zui终实现的压力为:驱动气压*增压比+氮气进气压力

*常用压力单位换算:1bar=0.1MPa=1公斤=145psi

注:以上型号为常用型号,需要更高压力可以换用yh86银河国际网站首页其他类型空气增压泵/气体增压泵


应用范围

1、压缩空气末端局部升压

2、天然气压力提升

3、安全阀门校定

4、阀门及井口装置水中冒泡试验

5、气压调节器的检测

6、可增压氮气,氢气,空气,甲烷等各种气体

7、......
